星泰轴承厂家分享：轴承的类型、尺寸和精度不同，其套圈的磨削工艺过程也不一样，但基本加工工艺差别不大，外圈磨削工艺一般都是磨端面、磨外径（多次循环）、磨外沟（滚）道、超精外沟（滚）道，内圈磨削工艺为磨端面、磨内外径、磨内径、磨内沟（滚）道、超精内沟（滚）道，实际生产过程中，要根据留量的大小，决定是否采用粗、精二次磨削，从而来达到产品的技术要求。

1、小型、中小型球轴承套圈磨加工工艺

外圈：磨双端面—粗磨外径—细磨外径—终磨外径—自动上料—磨外沟—退磁—自动提升—超精外沟道—自动排料—修磨外径

内圈：磨双端面—磨内外径—自动上料—磨内沟—退磁—自动提升—磨内径—退磁清洗—内径检测—自动提升—超精内沟道—自动排料

2、中大型球轴承磨超自动线加工工艺

外圈：自动上料—粗磨外沟—退磁—自动提升—精磨外沟—退磁—自动提升—超精外沟道

内圈：自动上料—粗磨内沟—退磁—自动提升—精磨内沟—退磁—自动提升—粗磨内径—退磁—自动提升—精磨内径—退磁清洗—内径检测—自动提升—超精内沟道

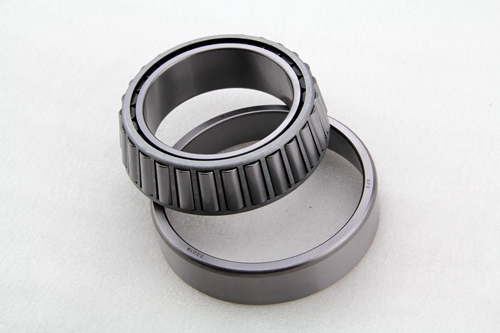

3、中小型圆锥滚子轴承磨超自动线加工工艺

外圈：不等速磨双端面—粗磨外径—细磨外径—终磨外径—自动上料—粗磨外滚道—退磁—自动提升—精磨外滚道—退磁—自动提升—超精外滚道—自动排料

内圈：不等速磨双端面—自动上料—粗磨内滚道—退磁—自动提升—精磨内滚道—退磁—自动提升—磨内径—退磁清洗—内径检测—自动提升—磨挡边—退磁—自动提升—超精内滚道—自动排料
