星泰轴承厂家分享:高精密度滚动轴承的安装方法

字号:T|T
文章出处:网责任编辑:星泰轴承采购顾问作者:圆锥滚子轴承采购顾问人气:-发表时间:2020-07-30 16:00:00



   星泰轴承厂家分享:1.精密轴承对相配机件的要求


  由于精密轴承本身的精度在1μm以内,因此要求与其相配机件(轴、
轴承座、端盖、挡圈等)有很高尺寸精度和形状精度,特别是配合面精度要控制在与滚动轴承相同的水平内,这一点至关紧要,而也最易被忽视。

  必须还注意精密轴承的相配机件如果达不到上述要求,常使精密轴承在安装后发生比原轴承误差大数倍,甚至10倍以上的误差,完全不成其为精密轴承,原因是相配机件的误差往往不是简单地叠加到滚动轴承的误差上,而是以不同的倍数放大后加上去的。

  2.
精密轴承的配合

  为了保证轴承在安装后不产生过大的变形,必须做到:

  (1)轴与座孔的圆度以及挡肩的垂直度要按照轴承的相应精度来要求。

  (2)既要精确计算旋转套圈配合的过盈量,也要精确计算固定套圈的合适配合量。

  旋转套圈灼过盈量在可能范围内也宜取得较小。只要切实保证工作温度下的热膨胀影响,以及最高转速下的离心力影响,才不致造成紧配合表面的蠕动或滑动。固定套圈根据工作载荷大小和轴承尺寸,选取极小的间隙配合或过盈配合,过松或过紧都不利于保持原来精确的形状。



  (3)
滚动轴承如在高速条件下运转,而且工作温度较高,应特别注意旋转套圈的配合不可过松,以防止出现偏心振动,以及固定套圈的配合不可出现间隙,以防止套圈在负荷下变形并激发振动。

  (4)对固定圈采取小过盈配合的条件是相配表面双方都有很高形状精度和较小的粗糙度,否则造成安装困难而拆卸更难,此外,还需要考虑主轴热伸长的影响。

  (5)使用成对双联角接触球轴承的主轴,多半载荷较轻,其配合过盈量如偏大,则其内部的轴向预紧量将显著偏大,造成不利影响。使用双列短圆柱滚子轴承的主轴以及
圆锥滚子轴承的主轴,其载荷相对较大,所以其配合过盈也相对较大。

  3.提高实际配合精度的方法

  为了提高
滚动轴承安装时的实际配合精度,必须利用不使轴承变形的测量方法和测量工具,对轴承的内孔和外圆的配合表面尺寸进行实际的精密测量,可将有关内径和外径的测量项目全部予以测出,并且对测得数据做出全面分析,以此为据,精密配作轴与座孔的轴承安装部位的尺寸。在实际测量所配作的轴与座孔的相应尺寸和几何形状时,应在与测量轴承时相同的温度条件下进行。

  为保证有较高的实际配合效果,轴和座孔与轴承相配的表面,其粗糙度应尽可能地小。

  在作上述测量时,应该在轴承的外圆和内孔上,以及轴和座孔的对应表面上,在靠近装配倒角的两侧,分别做出能示明最大偏差方向的两组标记,以便在实际装配时,使相配两方的最大偏差对准同一方位,这样在装配后,双方的偏差得以部分抵消。

  做出两组定向标志的目的,在于对偏差的补偿可以综合考虑,既使两端支承各自的旋转精度有所提高,又使两支承间的座孔和两端轴颈的同轴度误差得到部分消除。对配合表面实行表面强化措施,如喷砂处理,用直径略大的精密塞柱插塞一次内孔等,都有利于提高配合精度。





  山东星泰轴承有限公司是专业生产七类圆锥滚子轴承的制造企业,了解更多详情请登录公司官方网站:www.xtzc.com.cn  www.zlsxt.com

  联系电话:400-665-8059

                  星泰轴承 圆锥滚子轴承30209



30209型号圆锥滚子轴承具体参数如下所示:



内径:45(mm)           外径:85(mm)



内圈高度:19(mm)         外圈高度:16(mm)



动载荷:70700(N)          静载荷:82800(N)



装配高:20.75(mm)    滚子数:19    重量:0.479(kg)









如果您对小编介绍的圆锥滚子轴承感兴趣,请致电400-665-8059(非工作时间18863788802 13508973150),我们的销售工程师会在第一时间回复您。星泰轴承—您全程贴心的采购顾问,期待您的指导与交流。

相关推荐:



l  滚动轴承制造商星泰轴承注重节能降耗

l  滚动轴承生产商星泰轴承重视员工的技能发展

l  滚动轴承星泰轴承视产品质量为企业的生命线





                                      --责任编辑:星泰轴承01-采购顾问
                           版权所有:http://www.xtzc.com.cn (星泰轴承)转载请注明出处














































相关资讯

排行榜

1单列圆锥滚子轴承30330
2单列圆锥滚子轴承33209
3单列圆锥滚子轴承32215

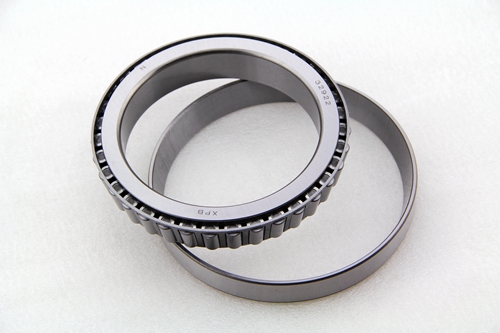

4单列圆锥滚子轴承32222
